Chez moi, la VMC dispose de deux vitesses de fonctionnement :
Lent : Maison vide/ Pas d’humidité.
Rapide : Maison habitée/ humidité dans l’air
Actuellement, le pilotage des deux vitesses se fait par un interrupteur situé à côté de la VMC…. Autant vous dire qu’elle tourne tout le temps à fond…
Objectif projet :
Installer un programmateur horaire pour piloter les vitesses de la VMC. Grande vitesse le soir et la nuit et petite vitesse la journée (Maison vide ou fenêtres ouvertes)
Matériel :
Outils électricité classiques.
Le programmateur Horaire de marque Chilitech (Allemand):
J'ai choisi ce programmateur tout simplement pour son prix! 15 euros, il n'y a rien à redire!

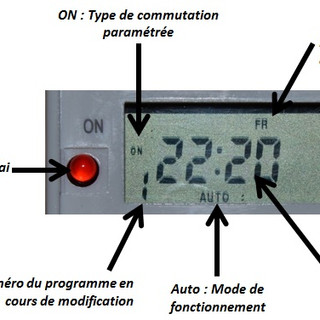

Le programmateur est équipé d’un écran LDC et de 7 touches de programmation. Huit programmes différents peuvent être programmés.
Le contact du programmateur est un 16A. C’est-à-dire que le courant maximum qui doit le traverser est de 16A.
Il peut être paramétré hors tension. C’est bien pratique, la programmation peut être faite tranquillement assis sur une chaise plutôt que la tête dans un tableau électrique.
Jusqu'ici tout va bien, mais voila le vice caché : la notice est en allemand ....
C'est pas grave, un petit coup de google traduction et voila les explications du paramétrage:
1) Réglage de l’heure du programmateur :
Maintenir la touche 'C+' appuyée et utiliser 'H+' pour régler l’heure, 'M+' pour les minutes et 'W+' pour le jour de la semaine.
Relâcher la touche C+.
C’est réglé !
2) Réglage des plages horaires de commutation
Pour mon application, j’ai besoin que d’un seul programme assez simple:
Du lundi au dimanche: VMC lente de 07h30 à 19h00. (Programmateur sur 'OFF' de 19h00 à 07h30 le lendemain)
Appuyer sur la touche ‘TIMER’ (A droite de 'C+') jusqu’à ce que le numéro de programme soit 1 et le mode de commutation soit ‘ON’.
Appuyer sur W+ pour sélectionner tous les jours de la semaine.
Appuyer sur H+ et M+ pour régler l'heure de commutation en ON : 19h00
Appuyer de nouveau sur ‘timer’ pour paramétrer le mode commutation ‘OFF’
Appuyer sur W+ pour sélectionner tous les jours de la semaine.
Appuyer sur H+ et M+ pour régler l'heure de commutation en OFF : 07h30
Appuyer sur C+ pour sortir du mode programmation et sur’ manuel’ pour sélectionner le mode ‘auto’.
Voilà, le programmateur est prêt à fonctionner avec comme réglage le pilotage de 19h00 à 7h30.
Le câblage:
Le départ de l'alimentation électrique de la VMC est un disjoncteur 2A (Norme NFC15 100) . Le neutre est câblé directement du disjoncteur au point neutre de la VMC. La phase part du disjoncteur et va au commun du contact. La première sortie du contact va à la petite vitesse et la deuxième va à la grande vitesse de la VMC.
Le même disjoncteur alimente le programmateur de consignes.
Voila le travail.
Je vais réfléchir aux autres utilisations possible pour ce programmateur. A ce prix la, il ne faut pas se priver :)
